晶振作為電子設備的核心元件，其穩定性直接影響系統運行。然而，晶振“不起振”問題頻發，可能導致設備死機、信號異常等故障。作為第三方專業失效分析機構，我們依托金相顯微鏡、掃描電鏡（SEM）、能譜分析儀（EDS）、X-RAY等高端設備，為客戶提供晶振不起振失效分析全流程服務，涵蓋原因診斷、解決方案建議及檢測認證支持，助力企業快速定位問題、優化產品設計。
根據行業案例與技術研究，晶振失效多由以下原因引發：
1. 選型與參數不匹配
- 負載電容誤差：如電路需6pF負載電容卻誤選15pF型號，導致頻率偏移。
- 負性阻抗不足：阻抗值過小可能引發停振，需調整外接電容或優化電路增益。
- 頻率精度超差：晶振實際頻率偏離標稱值（如±50ppm超標），需選擇更高精度型號。
2. 生產與工藝缺陷
- 晶片破損：運輸?shù)浠蚝附記_擊導致內部石英片斷裂。
- 封裝漏氣：密封不良致濕氣侵入，電極氧化或雜質附著（常見于非真空封裝晶振）。
- 焊接工藝不當：溫度過高（>300℃）或時間過長（>5秒）損傷晶振內部結構。
環境與設計問題
- EMC干擾：信號線靠近晶振或未使用金屬屏蔽封裝，導致電磁干擾。
- PCB設計缺陷：走線過長、電容匹配錯誤或布局不合理影響振蕩回路穩定性。
- 溫濕度影響：高溫高濕環境加速晶振老化，需通過溫循測試驗證可靠性。
針對不同失效模式，我們采用多維度檢測技術：
1. 外觀與結構分析
- 顯微鏡檢查：觀察晶振封裝破損、焊點虛焊或引腳變形。

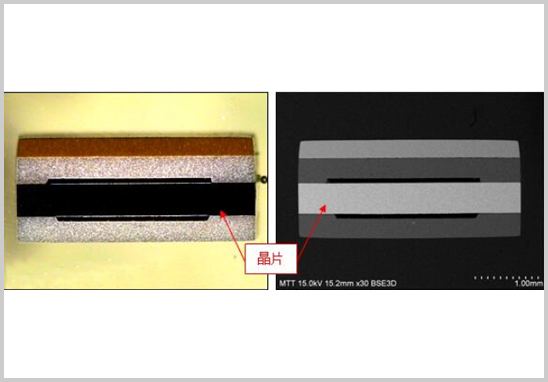

- X-RAY檢測：透視內部晶片裂紋、電極斷裂或封裝氣密性問題。
2. 電氣性能測試
- 頻率與阻抗測量：使用網絡分析儀驗證諧振阻抗是否超標（如正常值≤50Ω，失效品可達數千Ω）。
- 激勵功率評估：調整限流電阻，避免功率過高導致晶片燒毀。
3. 環境與可靠性試驗
- 溫濕度循環測試：模擬極端環境，檢測晶振頻率穩定性與密封性。
- 振動與沖擊測試：驗證運輸或使用中的抗機械應力能力。
4. 材料與成分分析
- SEM/EDS分析：檢測電極氧化、污染物成分（如硫、氯離子腐蝕）。
- 密封性測試：氦質譜檢漏儀精準定位漏氣點，評估封裝工藝缺陷。
Step 1：需求溝通
客戶提交樣品及故障描述（如失效現象、使用環境），明確檢測目標（如真?zhèn)舞b定、原因診斷）。
Step 2：方案制定
根據初步判斷（如焊接問題或設計缺陷）選擇檢測項目（外觀、電性能、環境試驗等）。
Step 3：實驗執行
實驗室按標準（如GJB548、IEC 60747）開展檢測，記錄關鍵數據（如阻抗值、漏率）。
Step 4：報告出具
3-7個工作日內提供中英文雙語報告，包含：
- 失效現象與根本原因
- 檢測數據與圖表（如SEM照片、頻譜曲線）
- 改進建議（如更換電容值、優化PCB布局）
Step 5：技術支持
提供售后咨詢，協助客戶實施解決方案（如供應商質量審核、設計參數調整）。
- 設備優勢：配備高端檢測儀器，確保數據精準。
- 經驗豐富：累計分析超500例晶振失效案例，涵蓋汽車電子、消費電子等領域。
- 全周期服務：從失效分析到整改方案，助力企業降本增效，提升市場競爭力。
晶振不起振問題可能源于設計、工藝或環境等多重因素。通過專業失效分析服務，企業可精準定位問題根源，避免因晶振失效導致的批量召回風險。如需進一步了解檢測流程或技術細節，歡迎聯系我們的工程師團隊！
