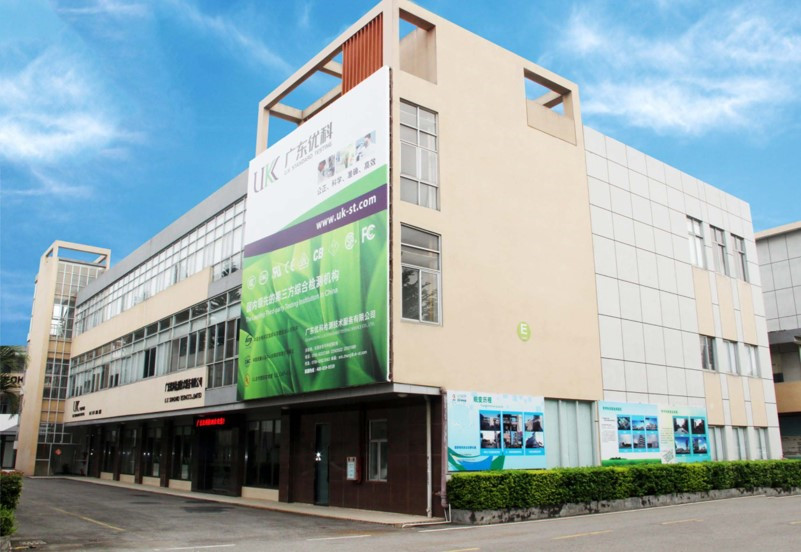

優科檢測是專業第三方AEC-Q101認證機構，實驗室具備AEC-Q101標準CNAS全項檢測資質和檢測能力，可提供汽車半導體分立器件AEC-Q101認證、AECQ101測試服務。我們可協助汽車分立半導體企業制定符合AEC-Q101標準的驗證步驟和實驗方法，幫助廠商進入車廠供應鏈，縮短與采購商的溝通時間，推動產品品質的提高和可交換性。
AEC-Q101主要對汽車分立器件，元器件標準規范要求， AEC-Q101認證將會是汽車級半導體企業的首選。 AEC-Q101認證包含了離散半導體元件（ 如晶體管，二極管等） 最低應力測試要求的定義和參考測試條件， 目的是要確定一種器件在應用中能夠通過應力測試以及被認為能夠提供某種級別的品質和可靠性。
AEC-Q101認證為汽車級半導體分立器件應力測試，主要對汽車分立器件，元器件標準規范要求，如：車用光電耦合器：用于車用隔離件、接口轉換器，光電耦合器（TLX9304、TLX9378、TLX9376），觸摸屏控制盤，整卷分立器件等。
半導體企業要想打入汽車領域，成為各Tier1大廠供應鏈，必須取得兩張門票：第一張門票即符合零失效(Zero Defect)的供應鏈質量管理標準ISO/TS 16949規范(Quality Management System)。第二張就是AEC-Q101認證了。如果成功完成AECQ文件各要點需要的測試結果，那么將允許供應商聲稱他們的零件通過了AECQ認證。供應商可以與客戶協商，可以在樣品尺寸和條件的認證上比文件要求的要放寬些，但是只有完成要求實現的時候才能認為零件通過了AECQ認證。
AEC-Q101認證包含了離散半導體元件（ 如晶體管， 二極管等） 最低應力測試要求的定義和參考測試條件，目的是要確定一種器件在應用中能夠通過應力測試以及被認為能夠提供某種級別的品質和可靠性。 根據 AECQ101 認證規范，離散半導體的最低溫度的范圍應為-40℃ ~+125℃ ，所有 LED 的最小范圍應為 40℃ 到85℃ 。

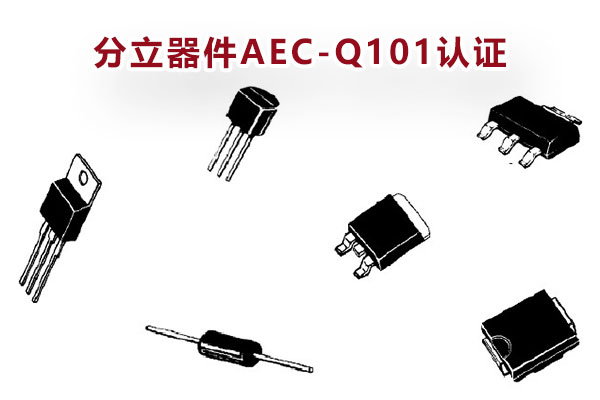

要求通過AEC-0101標準的汽車半導體分立器件有半導體二極管、三極管、MOSFET、IGBT、晶閘管;特種器件及傳感器;壓力敏感器件、磁敏器件(含霍爾器件及霍爾電路)、氣敏器件、濕敏器件、離子敏感器件、聲敏感器件、射線敏感器件、生物敏感器件、靜電感器件等敏感器件、硅基功率半導體器件、寬禁帶功率半導體器件、汽車半導體器件專用零件。
AEC - Q101 Rev - C: 分立半導體元件的應力測試標準（包含測試方法）
AEC - Q101-001 - Rev-A: 人體模式靜電放電測試
AEC - Q101-002 - Rev-A: 機械模式靜電放電測試
AEC - Q101-003 - Rev-A: 邦線切應力測試
AEC - Q101-004 - Rev-: 同步性測試方法
AEC - Q101-005 - Rev-A: 帶電器件模式的靜電放電測試
AEC - Q101-006 - Rev-: 12V 系統靈敏功率設備的短路可靠性描述
- 各項參數測試：
如性能測試、外觀、參數驗證、物理尺寸、熱阻、短路耐量等；
- 環境應力實驗：按照軍用電子器件環境適應性標準和汽車電子通用環境適應性標準，執行器件的應力實驗，如高溫反偏、高溫棚偏壓、溫度循環、高壓蒸煮、HAST、高溫高濕反偏、高溫高濕工作、間歇工作壽命、功率溫度循環、常加速、振動、沖擊、氣密性等；
- 工藝質量評價：針對封裝、后續電子組裝工藝，以及使用可靠性進行的相應元器件工藝質量評價，如ESD、DPA、端子強度、耐溶劑試驗、耐焊接熱、可焊性、綁線拉力剪切力、芯片推力、介質完整性、無鉛測試等。
AEC‐Q101‐Rev‐E 基于失效機理的汽車用分立半導體器件應力測試鑒定
| 種類 | 序號 | 應力方式 | 樣品數量 Sample Size/Lot | 批數 Number of Lots |
| 1. 加速環境應力測試 ACCELERATED ENVIRONMENT STRESS TESTS | 1 | 預處理 Preconditioning | 貼片器件在進行 2~10 項,及耐焊性測 試前要實施預處理 | |
| 2 | 高加速度應力測試 Highly Accelerated Stress Test | 77 | 3（注 B） | |
| 3 | 高溫高濕反向偏壓 High Humidity High Temp. Reverse Bias | 77 | 3（注 B） | |
| 4 | 無高加速度應力測試 Unbiased HAST | 77 | 3（注 B） | |
| 5 | 壓力鍋 Autoclave | 77 | 3（注 B） | |
| 6 | 溫度循環 Temperature Cycling | 77 | 3（注 B） | |
| 7 | 溫度循環熱試驗 Temperature Cycling Hot Test | 77 | 3（注 B） | |
| 8 | 溫度循環分層試驗 TC Delamination Test | 77 | 3（注 B） | |
| 9 | 間歇工作壽命 Intermittent Operational Life | 77 | 3（注 B） | |
| 10 | 功率溫度循環 Power Temperature Cycling | 77 | 3（注 B） | |
| 2. 加速壽命周期模擬測試– ACCELERATED LIFETIME SIMULATION TESTS | 1 | 高溫反向偏壓 High Temperature Reverse Bias | 77 | 3（注 B） |
| 2 | 交流阻斷電壓 AC blocking voltage | 77 | 3（注 B） | |
| 3 | 穩態工作 Steady State Operational | 77 | 3（注 B） | |
| 4 | 高溫柵偏壓 High Temperature Gate Bias | 77 | 3（注 B） | |
| 3.封裝組裝完整性測試 PACKAGE ASSEMBLY INTEGRITY TESTS | 1 | 破壞性物理分析 Destructive Physical Analysis | 2 | 1（注 B） |
| 2 | 尺寸 Physical Dimension | 30 | 1 | |
| 3 | 焊線拉力 Wire Bond Pull Strength | 最少 5 個器件的 10 條焊線 | ||
| 4 | 焊線剪切 Wire Bond Shear Strength | |||
| 5 | 晶片剪切 Die Shear | 5 | 1 | |
| 6 | 端子強度 Terminal Strength | 30 | 1 | |
| 7 | 耐溶劑性 Resistance to Solvents | 30 | 1 | |
| 8 | 耐焊性 Resistance to Solder Heat | 30 | 1 | |
| 9 | 熱阻抗 Thermal Resistance | 10 | 1 | |
| 10 | 可焊性 Solderability | 10 | 1（注 B） | |
| 11 | 晶須生長評價 Whisker Growth Evaluation | - | - | |
| 12 | 恒定加速度 Constant Acceleration | 30 | 1（注 B） | |
| 13 | 變頻振動 Vibration Variable Frequency | 項目 12~15 是密封封裝器件連續的測 試(參考注釋 H) | ||
| 14 | 機構沖擊 Mechanical Shock | |||
| 15 | 氣密性 Hermeticity | |||
| 4.晶片制造可靠 性測試 DIE FABRICATION RELIABILITY TESTS | 1 | 介電性 Dielectric Integrity | 5 | 1 |
| 5. 電性驗證測試 – ELECTRICAL VERIFICATION TESTS | 1 | 外觀 External Visual | all | all |
| 2 | 應力測試前后功能參數 Pre- and PostStress Electrical Test | all | all | |
| 3 | 參數驗證 Parametric Verification | 25 | 3（注 A） | |
| 4 | 靜電放電人體模式 ESD HBM Characterization | 30 | 1 | |
| 5 | 靜電放電帶電器件模式 ESD CDM Characterization | 30 | 1 | |
| 6 | 鉗位感應開關 Unclamped Inductive Switching | 5 | 1 | |
| 7 | 短路特性 Short Circuit Characterization | 10 | 3（注 B） | |
AEC-Q101驗證通常需要考慮與第三方機構前期的溝通洽談，要考慮試驗所需硬件的定制周期，還需要考慮第三方機構的試驗排期及實際所需測試時間，建議AEC-Q101驗證的周期預留160~180days完成驗證。
AEC-Q100認證費用根據客戶提供的詳細規格書，依據AEC-Q101標準，進行標準解讀，有些項目不需要進行，也就是說做車規AEC-Q101認證，并非AEC-Q101里面列明的所有試驗項目都需要執行，根據試驗項目決定測試費用。
