對于電子制造、半導體封測、SMT車間、潔凈室工程等場景，防靜電地面是ESD控制體系的核心組成部分。
企業通常在以下三種情況下必須開展檢測：
1. 工程竣工驗收階段
防靜電地坪施工完成后，需驗證其電性能是否滿足設計與標準要求，尤其是：
- 對地電阻是否處于可控區間
- 接地系統是否連續、有效
若未檢測直接投入使用，后期整改成本極高。
2. ESD體系審核或客戶審廠
依據ANSI/ESD S20.20-2021或IEC 61340-5-1:2016
企業需提供：
- 地面點對點電阻數據
- 點對地電阻數據
- 人/鞋/地板系統電阻
- 人體電壓測試記錄
沒有有效檢測報告，往往無法通過審核。
3. 質量異常或ESD失效調查
出現：
- 元器件潛在失效
- 批量ESD損傷
- 客戶投訴
需通過地面電性能復核確認是否為地面或接地系統異常。
從技術角度看，檢測的本質是驗證“靜電可控性”。
具體可解決：
1. 判斷地面屬于哪種類型
依據電阻區間可區分：
- 導靜電型（通常＜1×10?Ω）
- 耗散型（1×10?Ω～1×10?Ω）
（參考GJB 3007A-2009技術要求）
2. 驗證接地通路是否有效
- 接地電阻過高
- 銅箔網絡斷裂
- 輔助接地不良
都會導致整體系統失效。
3. 驗證“人-鞋-地面-接地”閉環系統
單測地板電阻并不能說明問題，必須結合：
- 人/鞋/地板系統電阻
- 行走人體電壓
才能判斷是否真正符合ESD控制要求。
1. 防靜電原理（技術邏輯）
防靜電地面通過控制表面或體積電阻，使靜電荷以可控速率泄放至接地系統。
核心要點：
- 電阻不能過高（否則無法泄放）
- 電阻不能過低（否則可能引發電流風險或不符合標準分級）
因此，標準通常規定“區間值”而非單一數值。
2. 關鍵檢測指標（準確區分）
（1）點對點電阻（RTT）
反映材料表面導靜電能力。
依據 SJ/T 10694-2022：
- Rg ＜ 1×10?Ω
（2）點對地電阻（RTG）
評價地面到接地系統的導通情況。
依據：
- GB 50944-2013：1×10?Ω～1×10?Ω
- SJ/T 10694-2022：Rg＜1×10?Ω
（3）人/鞋/地板系統電阻
依據：
- ANSI/ESD S20.20-2021
- IEC 61340-5-1:2016
技術要求：
- Rg ＜ 1×10?Ω
（4）人體行走電壓
依據：
- ANSI/ESD STM97.2-2016
- IEC 61340-4-5:2018
判定要求：
- 人體電壓絕對值＜100V
（5）接地系統電阻
依據 SJ/T 10694-2022：
- 接地電阻＜10Ω
依據 ANSI/ESD S6.1-2019：
- 輔助接地電阻＜25Ω
不同應用場景對應不同標準：
1. 電子制造/ESD體系類
- SJ/T 10694-2022
- ANSI/ESD S20.20-2021
- IEC 61340-5-1:2016
重點檢測：
- 點對點電阻
- 點對地電阻
- 人鞋地板系統電阻
- 人體電壓
2. 建筑工程與地坪驗收
- GB 50944-2013
- GB 50209-2009（含不發火性能）
3. 軍工類
- GJB 3007A-2009
4. 產品類標準
- GB 26539-2011（防靜電陶瓷磚）
- GB/T 36340-2018（防靜電活動地板）
第一步：確定檢測依據標準
根據：
- 行業屬性
- 客戶要求
- 審核標準
確定執行標準。
第二步：現場勘查與方案確認
明確：
- 面積與區域劃分
- 接地系統布置
- 是否包含輔助接地檢測
第三步：現場檢測實施

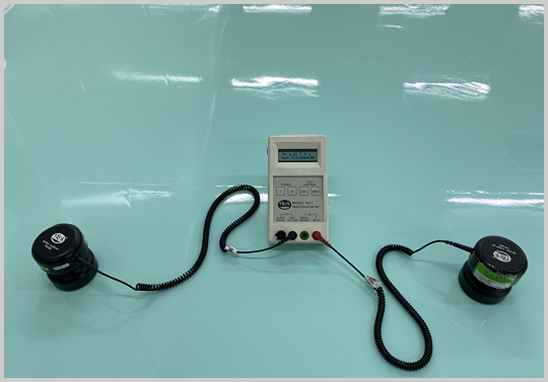

采用標準電極與專用電阻測試儀進行：
- 點對點測試
- 點對地測試
- 人鞋地板系統測試
- 行走電壓測試
- 接地電阻測試
檢測為非破壞性測試。
第四步：數據分析與判定
依據對應標準進行合格性判斷。
第五步：出具第三方報告
可出具：
- CNAS認可檢測報告
報告可用于：
- 工程驗收
- 客戶審核
- 體系認證
- 招投標資料
廣東優科檢測認證有限公司具備：
- 防靜電地坪現場檢測能力
- 防靜電活動地板檢測能力
- 防靜電陶瓷磚檢測能力
- 接地系統檢測能力
- 人/鞋/地板系統檢測能力
可依據國內外主流標準開展檢測并出具合規報告。
Q1：只檢測地板電阻可以嗎？
不建議。
完整評估必須包括：
- 地板電阻
- 接地電阻
- 人鞋地板系統電阻
- 行走電壓
否則無法形成完整ESD閉環驗證。
Q2：檢測頻率多久一次？
建議：
- 每年定期檢測一次
- 改造后必須復檢
- 重要客戶審核前專項檢測
Q3：檢測不合格常見原因？
- 接地系統松脫
- 銅箔斷裂
- 地坪受潮
- 表面污染
- 人員鞋具不匹配
Q4：第三方報告為什么更有權威性？
具備CNAS/CMA資質的檢測機構：
- 檢測過程可追溯
- 設備定期校準
- 數據受監管
- 報告具法律效力
防靜電地面是否真正“達標”，必須通過標準化檢測數據確認。
選擇具備資質的第三方防靜電檢測機構，不僅是工程驗收需要，更是構建穩定ESD控制體系、降低產品失效風險的重要保障。
如您正在準備工程驗收、客戶審核或體系認證，建議提前規劃?rùn)z測周期，避免臨時整改影響項目進度。
