突波保護器 (Surge Protective Devices, SPDs) 的使用在近十年內急速增長，不論是安裝在受電設備閘口 (Service Entrance)、配電盤 (Branch Panel) 中，或是延長線 / 直插式類型(Cord-Connected / Direct Pug-In)，皆已被視為與一般電子產品無異，成為住宅、商業及工業等用途中不可或缺的電器設備。鑒于技術的不斷更新，UL 意識到原 UL 1449 第二版要求的不足，故著手發展了UL 1449 第三版標準。

UL1449 第三版的產品范疇與分類
UL 1449 第三版標準名為“突波保護器”，顧名思義，除取代原先的 UL 1449 第二版的“瞬態電壓脈沖干擾抑制器” (Transient Voltage Surge Suppressors, TVSSs)，并納入 ANSI / IEEE C62.11 審核的“低電壓避雷器” (Low Voltage Surge Arresters)。換言之，UL 1449 第三版整合了所有 1000 V ac 以下的低電壓交流電路的突波保護器。
UL 1449 第三版在突波保護器的分類上，根據其應用環境，分成 Type 1、2 與 3 三種類型，并將零件類獨立成 Type 4。以下簡述各類型的定義，并以《圖一》簡單示意一般的安裝位置：

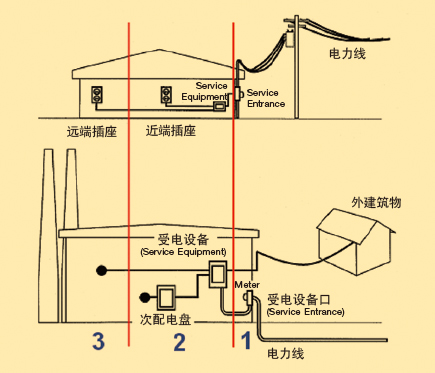

《圖一》不同類型的突波保護器的一般安裝位置

Type 1 SPD – 屬永久固定式的突波保護器。安裝的位置介于輸配電端的二次變壓器之后、受電設備過電流保護器和電表之前。
Type 2 SPD – 屬永久固定式的突波保護器。安裝的位置在受電設備過電流保護器之后，其中包含裝配在配電盤中、或與室內插座結合的突波保護器。
Type 3 SPD – 屬非永久固定式的突波保護器，屬于客戶端型，常見的應用為延長線或直插式的突波保護器。此類型須使用在離配電盤至少10公尺以上的插座上，意即離配電盤10公尺之內的插座皆不能使用Type3SPD。

Type 4 SPD – 零件類的突波保護器，可分成單一零件或模塊類產品。常見的產品為金屬氧化物壓敏電阻 (MOV)、瓦斯氣體放電管 (Gas Discharge Tube) 和防雷器模塊 (SPD Module) 等。

UL1449實驗部分 ：本部分內容對應于UL1449英文版的頁面：P51～P119。
本標準適用于安裝在50/60Hz電源電路，低于1000V電壓，用作抑制暫態電壓電涌的電涌保護器(SPD)，具體如下：
第1類SPD–安裝在變壓器設施的次級電路和過電流設備的線路側端以及負載端(包括瓦特表插座附件)之間的永久連接式SPD；安裝在無外部過電流保護裝置系統的永久連接式SPD。
第2類SPD–安裝在過電流公共設施負載端的永久連接式SPD，包括安裝在支路的SPD。
第3類SPD–接點安裝式 SPD，從電氣配電盤到安裝點之間的導線最小長度為10米(30英尺) ，如軟線連接式SPD、直插式SPD、插座式SPD；以及安裝在被保護設備上的SPD。參見64.2節。導線長度(10 米)是指額外提供的導線或者用來連接 SPD 的導線。
第4類SPD–元器件式SPD，包括分立元件和組裝元件。

第三版測試規范摘錄
UL 1449 第三版相較于第二版的測試要求上，最大變動處在于“防突波能力” 的相關測試，其中“箝制電壓量測測試” 與“突波電流測試” 在第三版已被整并為“突波測試”，并更新了測試方法與要求?！巴徊y試” 中的“防護電壓額定值” (Voltage Protective Rating, VPR) 測試，已將原第二版的 6KV/500A 改成一律使用 6KV/3KA 組合波 (Combination Wave) 進行測試；該測試前后會進行共 21 次的突波放電沖擊，測試過程中不得產生起火或漏電等危險狀況，且過電流保護器不能跳開做為保護。突波測試前后所得的 VPR 差距不能超過10%。

Type 1 和 Type 2 SPD 的突波測試流程中，須涵蓋 15 次的“標稱放電電流測試”。制造商根據本文《表二》所述的 4 種電流等級 (3、5、10 或 20 kA)，宣告產品的標稱放電電流值后，UL 則據此進行相對應的測試；Type 3 SPD 則須在突波能量 6 kV / 3 kA 下進行 15 次的“操作負荷周期測試”；而 Type 4 SPD 因?qū)倭慵?，因此會根?jù)其最終產品應用決定測試時的突波能量，測試流程基本上和其它類型的突波保護器無異。

另第三版的“操作電壓測試” 會續用已經完成“突波測試” 的樣本，將以 115% 的額定電壓和 100% 的額定電流通電30 分鐘，整個測試過程中除不得產生起火或漏電等危險狀況，且過電流保護器不能跳開做為保護；而“短路電流測試” 和“中等電流測試” 的測試條件則與第二版相同，然以突波保護器的類別做為區隔，僅 Type 1 和 Type 2 SPD 須進行“短路電流測試”。

有關第三版與第二版的測試名稱差異與第三版的突波測試流程整理如《表一》與《表二》：

《表一》第三版與第二版測試名稱差異比較

《表二》第三版的突波測試流程
